Aerial-51 807-HD Version R1 (Europa)

https://shop.spiderbeam.com/web/image/product.template/2121/image_1920?unique=ecd4053

167,23 € Netto (ausserhalb EU) 167.23 EUR

199,00 € inkl. Deutsche USt. zzgl. Versand

167,23 €

Diese Kombination existiert nicht.

AE80702-R1
Gewicht: 0,83 kg

für 7 Bänder (+ evtl. 6m / 30m)

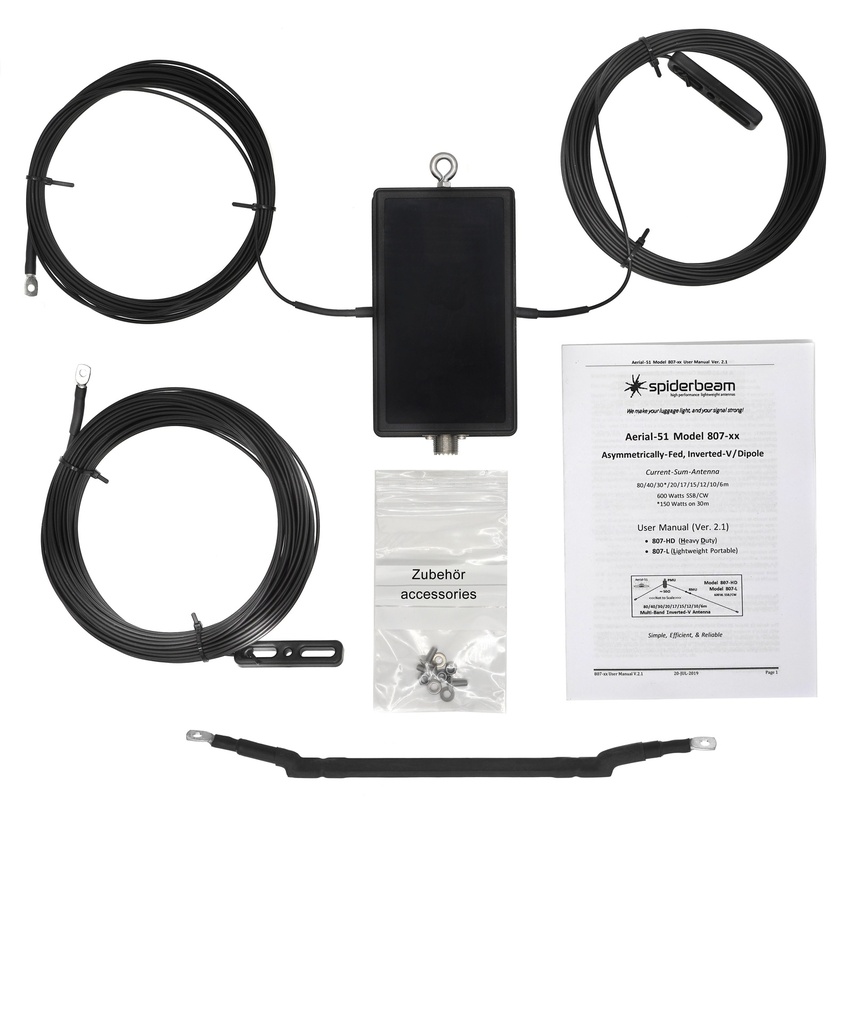

Aerial-51 Model 807-HD R1 (Europa)

Robuster, asymmetrisch gespeister Dipol für den Betrieb auf 7 Kurzwellenbändern +6m:
(zusätzlich die Möglichkeit, mit Tuner auf 30m zu erweitern / ATU immer erforderlich, mit nur geringfügig weniger Performance.)

Bänder: 80m / 40m / 30m / 20m / 17m / 15m / 12m / 10m / 6m
SWR (typical)*: < 1.8 / < 1.5 / < 8 / < 1.6 / < 1.6 / < 1.5 / < 2.7 / < 1.5 / < 2.2
Maximum Power SSB / CW: 600w / 600w / 150w mit Tuner / 600w / 600w / 600w / 600w / 600w / 600w

*Das SWR (dt. "Stehwellenverhältnis") kann in Abhängigkeit vom Standort und Aufbauhöhe abweichen.  80m Resonanz ist "Bandmitte" (für IARU Region One). Da das SWR an beiden Bandenden steigt, ist für das komplette 80m Band ein Antennentuner (ATU) erforderlich. Bei manchen Transceivern kann auch ein ATU für andere Bänder erforderlich sein. Für 30m ist ein ATU immer erforderlich und sollte mit nicht mehr als 150w "gefahren" werden.

Antennenlänge: ca. 40.8m
Gewicht: nur ca. 800g
Empfohlene Höhe: 12m (oder höher)

Dieses Paket enthält die RMU für Region 1 (Europa) min SWR ~ 3.670 MHz.

Es gilt: JE HÖHER DIE ANTENNE, UMSO BESSER!

Aerial-51 steht für ein neues Antennenkonzept, welches extrem leichte Drahtantennen mit Fiberglas Teleskopmasten in Leichtbauweise verbindet. Dadurch wird eine sehr schnelle Installation (innerhalb weniger Minuten) von effizienten Antennen in Aufbauhöhen erreicht, welche bislang mit Portabelprodukten nicht möglich waren.
Nutzer der bekannten Model 404-UL Antenne fragten oft nach einer 80m Version und Spiderbeam hat darauf mit der Aerial-51 Model 807 Drahtantenne reagiert. Entgegen dem "kleinen Bruder 404" wird bei dieser HEAVY DUTY Version 807-HD auch der stärkere, sehr hochwertige CQ-532 Draht verbaut.

Für portable Verwendung und DX-peditionen in klimatisch gemäßigten Gebieten (oder für SOTA etc.), bietet Spiderbeam die spezielle Leichtgewicht Version Model 807-L an.
Sie ist im gleichen Design wie die HD-Version, nur mit dem leichteren aber sehr hochwertigem PolyStealth-22 Draht.
Diese Spezial Leichtbau Version wird nur nach Vorbestellung produziert, Preis und Lieferzeit auf Anfrage.

Die 807-HD wurde mit demselben Fokus auf hochwertige Materialien entwickelt wie die anderen Aerial-51 Antennen. Wir verwenden den robusten stranded copper-clad Stahldraht mit einer Zugfestigkeit bis 50 kg, und die Teflon-isolierten SO-239 KOAX Steckverbindungen mit Goldkontakten. Der Hybrid Balun und RMU sind prinzipiell baugleich mit der L-Version. Um den Einbruch von Feuchtigkeit bei der dauerhaften Installation zu vermeiden, wurde der Balun bei der HD Version mit Epoxy gefüllt und das Gehäuse so sicher versiegelt. Unsere Kombination aus Balun und RMU optimiert die Resonanz der Antenne auf allen Bändern und stellt gleichzeitig sicher, dass es keine Mantelwellen-Probleme auf der Speiseleitung gibt (wie bei den meisten anderen marktüblichen OCFD Antennen).

Die 807 Antenne kann als "Inverted-V" oder "Flat-Top-Dipole" aufgebaut werden. Der Speisepunkt (Balun) sollte dabei immer auf einem brauchbaren Mast (z.b. Fiberglas oder Aluminium) oder einem Baum befestigt sein. Die Drähte müssen dabei immer etwas Spiel haben, damit sie nicht unter Spannung stehen.
Es kann jedes beliebige 50 Ohm Koax verwendet werden. Bei biegbaren Masten (Fiberglas) sollte man kein zu schweres Koax (wie  z.b. RG-213) verwenden.

Sollten Sie technische Fragen zur Antenne oder Installation haben, schreiben Sie bitte eine E-mail an: Info@Spiderbeam.com

Weitere Informationen gibt es hier:
