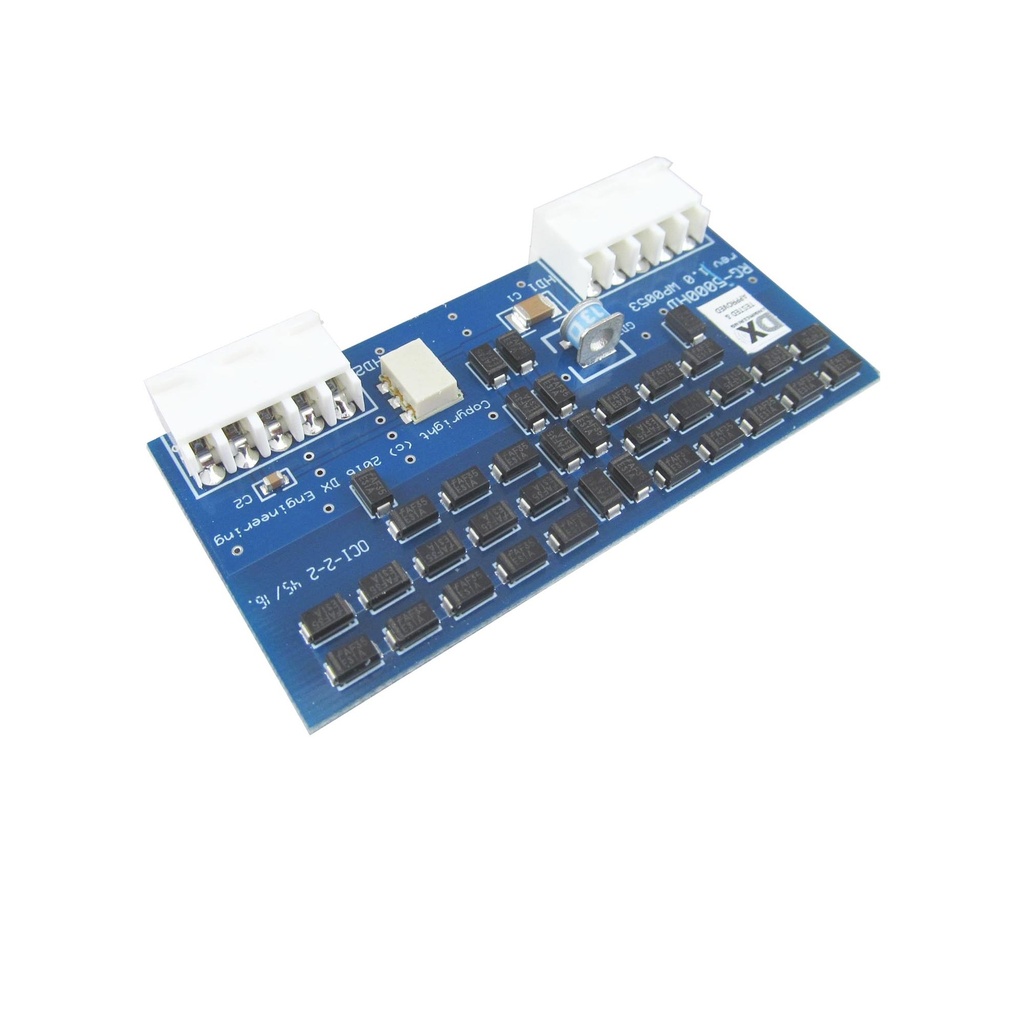

DX Engineering 5000HD Empfängerschutz Steckkarten-Modul (EINZELSTÜCK!)

Restposten - Neuwertig aus übernommenem Lagerbestand.
Nur Hersteller Garantie, kein Service, keine Beratung.
Wir führen keine Funkgeräte und haben auch keine Service dazu.

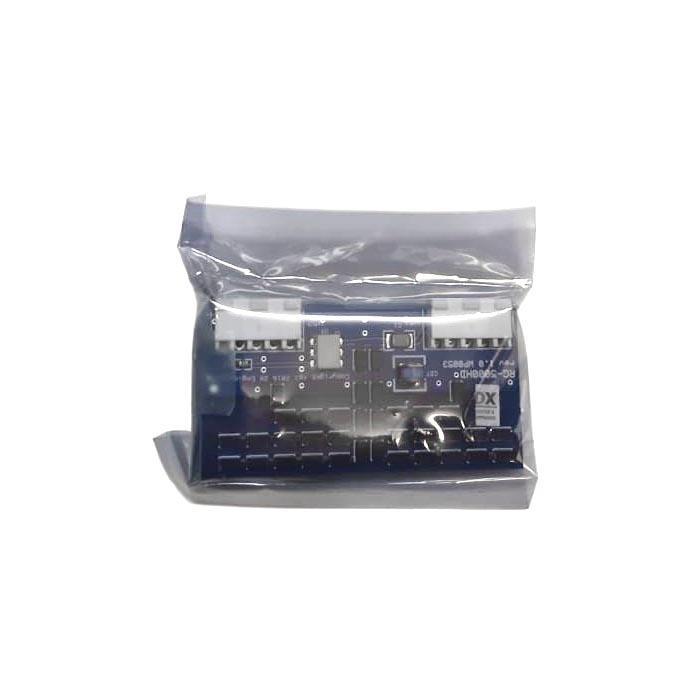

Dieses Gerät ist ein noch originalverpacktes ungebrauchtes Einzelstück zum Schnäppchenpreis.

DX Engineering Plug-in-Modul (HF-Empfangsantennenerweiterung)

Das Steckkarten-Modul Receiver Guard 5000HD von DX Engineering ist das beste HF-Begrenzungsgerät, wenn Ihr Empfangsantenneneingang hohen HF-Pegeln ausgesetzt sein könnte.
Das exklusiven Plug-in-Modul DXE-RG5000HD-PM wurde entwickelt, um den ultimativen Schutz für den Empfänger-Frontend zu bieten, und kann in jedes dieser Empfangsgeräte von DX.
Engineering eingebaut werden:
DXE-NCC-2 Empfangsantennen-Phasensysteme
DXE-RPA-2 Modulare Empfangsvorverstärker
DXE-RTR-2 Modulare Empfangs-Sende-Schnittstellen

Die Plug-in-Module 5000HD von DX Engineering wurden speziell entwickelt, um empfindliche Empfänger-Frontends vor hohen HF-Pegeln von Signalen zu schützen, die in der Nähe gesendet werden. Die Empfänger-Schutzvorrichtungen von DX Engineering sind ein Muss für mehrere Funkwettbewerbsstationen und bieten eine kostengünstige „Versicherung” für Frontends in den folgenden Situationen, in denen häufig hohe HF-Pegel auftreten:
- Empfangsantennen in unmittelbarer Nähe zu Sendeantennen
- Feldtag-Betrieb mit vielen Sendern in unmittelbarer Nähe
- Contest-Standorte mit mehreren Sendern
- Benachbarte Amateur- und CB-Funkbetreiber
- Häufige Begegnungen mit leistungsstarken Mobilfunkgeräten
DXE-RG5000HD Steckkarten-Module funktionieren mit allen Funkgeräten und bieten die ultimative Leistung, die von den besten Transceivern gefordert wird, die auf den besten dynamischen Bereich dritter Ordnung bei engen Abständen oder den veröffentlichten RMDR (Reciprocal Mixing Dynamic Range) getestet wurden.

Das Herzstück jedes Receiver Guard Moduls ist ein hochwirksamer elektronischer HF-Begrenzer, der einen Bereich von 500 kHz bis 150 MHz abdeckt und eine Einfügungsdämpfung von weniger als 0,15 dB bei 50 MHz und weniger als 0,3 dB bei 150 MHz aufweist.
Ihr mehrstufiges Design umfasst eine Gasentladungsröhre für maximalen Schutz vor Impulsenergie. Es handelt sich hierbei um passive elektronische Begrenzer, nicht um Filter, sodass wettbewerbsorientierte Contest-Stationen weiterhin separate Bandfilter verwenden.
Beispielsweise können Receiver Guard-Module bis zu 10 Watt katastrophaler HF-Signale in der Empfangsantennen-Speiseleitung zurückweisen und gleichzeitig ein Signal von etwa 87 dB über S-9 durchlassen, was nur 25 mW entspricht!
Dieser Wert liegt weit unter dem Punkt, an dem es zu Schäden am Frontend kommen kann.
Bei hohen HF-Pegeln an Ihren Empfangsantennen erzeugen die Empfängermodule von DX Engineering weit weniger harmonische Störgeräusche als andere Begrenzer auf dem Markt, sodass Ihre Station weiterhin sicher und wettbewerbsfähig arbeiten kann.
Bei normalen HF-Signalpegeln arbeitet Receiver Guard kontinuierlich, ohne die Leistung Ihrer Station zu beeinträchtigen, und bietet gleichzeitig den bestmöglichen Schutz für Ihr Funkgerät.

Hier sind einige herausragende Merkmale des Plug-in-Moduls Receiver Guard 5000HD:
* Lässt sich direkt in die Empfangsantennen-Phasensysteme NCC-2, die modularen Empfangsvorverstärker DXE-RPA-2 und die modularen Empfangs-Sende-Schnittstellen DXE-RTR-2 von DX Engineering einstecken
* Verhindert, dass hohe HF-Störsignale Ihren Empfängereingang beschädigen
* Ideal für separate 160- und/oder 80-Meter-Empfangssysteme mit großem Impuls- und HF-Energieerfassungsbereich
* Verwendet modernste Komponenten für maximalen Schutz der Empfänger
* Reaktionszeit unter 6 ns
* Mehrstufiger Schutz
* Sehr geringer Einfügungsverlust
* Wurde in der weltweit anerkannten Multi-Multi-Contest-Station K3LR entwickelt und getestet.

Technische Daten – DXE-RG5000HD-PM DX Engineering Receiver Guard Plug-in-Module:
* Frequenzbereich: 0,5 bis 150 MHz
* Einfügungsdämpfung: * VSWR: * Maximaler Ausgangspegel bei 10 W Eingang: RG-5000HD +14 dBm (0,025 W)
* Maximale Belastbarkeit: 10 W CCS (Continuous Commercial Service)
* Systemimpedanz: 50 bis 75 Ohm, unsymmetrisch

Was passiert, wenn die Empfangsantenne extrem nahe an der Sendeantenne liegt oder wenn aufgrund eines Antennenstützen- oder anderen Systemfehlers ein hoher HF-Pegel in den Eingang der Empfangsantenne gelangt? Die Plug-in-Module Receiver Guard 5000HD von DX Engineering können Abhilfe schaffen!
