30m Add-On Dipol (vorgefertigt) für PORTABLE Spiderbeam Yagis

Diese Version ist vormontiert und einbaufertig für die portable Version einer Spiderbeam Yagi. (Balun nicht enthalten.)

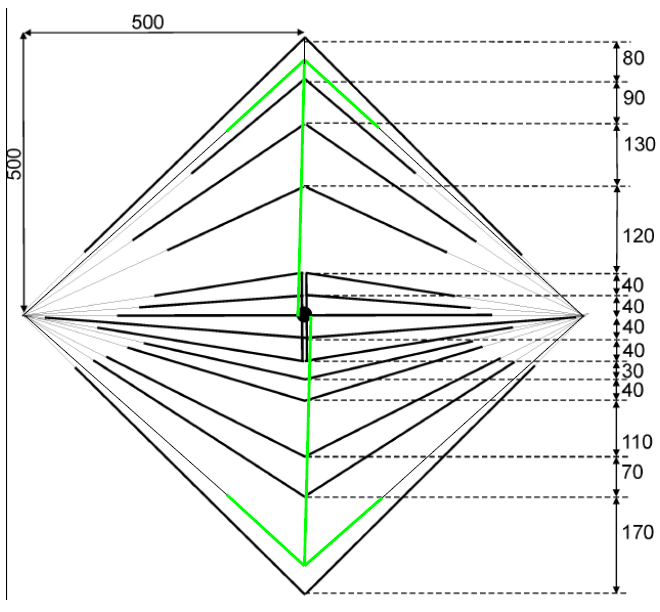

Der 30m-Dipol erweitert die Nutzbarkeit der meisten Spiderbeam-Yagi-Antennen auf das 30m-Band. Er kann an die meisten vorhandenen Spiderbeam-Yagi-Antennen angebaut oder zusammen mit einer neuen Antenne bestellt werden. Der Dipol wird um 90 Grad zu den anderen Drahtelementen gedreht und passt auf die bestehende Yagi-Struktur. Der Ausleger (Steck-Segmente) muss nicht verlängert werden. Der Wenderadius der Yagi bleibt damit bei 5 Metern (16 ft.) Jedes Ende des Dipols wird mit zwei Drähten, die an den Seitenspreizern befestigt sind, kapazitiv belastet.

Der Dipol kann an den vorhandenen Balun des Spiderbeams angeschlossen und mit der gleichen Speiseleitung wie die anderen Bänder verwendet werden, oder mit einer separaten Speiseleitung und einem Balun.
Wenn nur ein Balun verwendet wird, werden die Vorwärtsverstärkung und das Verhältnis zwischen Vorder- und Rückseite für die höheren Bänder nicht beeinträchtigt, aber das Verhältnis zwischen Vorderseite und Seite wird reduziert, besonders auf 10m.
Der (optionale) Balun ist nicht im Lieferumfang des Dipols enthalten und muss separat bestellt werden, wenn eine 2-Balun-Konfiguration gewünscht wird. Der Balun ist entweder als Bausatz oder vormontiert und einbaufertig erhältlich.

HINWEIS: Nicht kompatibel mit den WARC Spiderbeam Yagis.

Weitere Informationen gibt es unter: Dokumente, Tipps & Bauanleitungen
