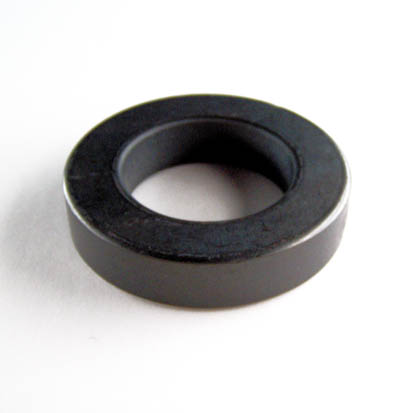

Ferrit Toroidring FT-240-61

https://shop.spiderbeam.com/web/image/product.template/1701/image_1920?unique=138e9ea

13,36 € Netto (ausserhalb EU) 13.36 EUR

15,90 € inkl. Deutsche USt. zzgl. Versand

13,36 €

Diese Kombination existiert nicht.

PA032
Gewicht: 0,10 kg

Hochwertiger Ferritring zum Bau von Baluns.


Dieser Ferrit-Ringkern wird in unserem Balun für unsere Yagi-Antennen verbaut.
Er kann auch als Gleichtaktdrossel oder Impedanztransformator verwendet werden.
Technische Daten:
AL(nH)    170 ±25%
Ae(cm2)    1.58
Σl/A(cm^-1)    9.2
le(cm)    14.5
Ve(cm3)    22.8

Maße:
Aussendurchmesser: 61mm/2,4inch (Toleranz +/- 1,3)
Innendurchmesser: 35,55mm / 1,4 inch (Toleranz +/- 0,85)
Ringbreite: 12,7mm / 0,5 inch (Toleranz +/- 0,5)

Informationen zum Material: NiZn-Hochfrequenz-Ferritmaterial 61
Geeignet für Breitband-Gleichtaktunterdrückung im Frequenzbereich von 7 bis 200 MHz.
Bei mehreren Kabelwindungen um den Ringkern, erhöht sich die Unterdrückung, während die Frequenz abnimmt.
Sie können damit auch hervorragende Impedanztransformatoren im Frequenzbereich von 15 bis 200 MHz herstellen.
Typische Anwendungen sind endgespeiste Antennenimpedanztransformatoren, außermittig gespeiste Antennenimpedanztransformatoren oder eben 1:1-Balun’s wie er beim Spiderbeam verwendet wird.

Materialdaten:
Initiale Durchlässigkeit µi 125
Flussdichte bei Feldstärke: B 2500 Gauss / H 15 Oersted
Restflussdichte: Br 1000 Gauss
Koerzitivkraft: HC 1.1 Oersted
Verlustfaktor bei Frequenz: Tan δ/ µi 30 10^-6 / 1.0 MHz
Temperaturkoeffizient der initialen Durchlässigkeit (20 -70°C): 0,1 %/°C
Curie Temperatur: Tc >300°C
Elektrische Leitfähigkeit: ρ 1 x 10^8 ohm-cm
(alle Angaben und Vorbehalt, gemäß der Angaben des Herstellers)
